       港口和集装箱码头属于大型户外生产场所,根据其重要性、可用性、雷击故障的可能性和后果,定义防护等级为A类。

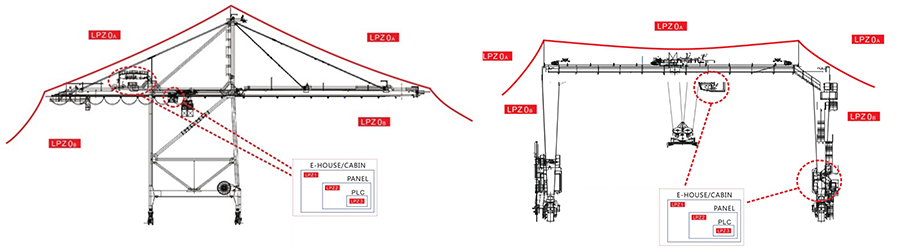

       码头起重机和门式起重机的钢结构极易遭受雷击。除了外部防雷以外,也必须采用合适的电涌保护器在起重机内部建立起电气设备的保护网,在起重臂、驾驶室、吊具、海陆侧地面控制站、电气房等中形成有效的雷电屏障,实现直击雷与感应过电压的有效泄放。

       港区高压架空线路上遭受的直击雷会沿着供电线路,通过变电所、箱变等供配电设施引入到岸桥。供电电源经港区配电房引出,沿电缆沟敷设至每台岸桥底部,再经过电缆拖动转盘引入电气房变压器。主变压器为440/690伏交流电系统,主要为驱动系统供电,辅助变压器为220/380伏交流电系统,供电控制电源电路和辅助电源电路。从供电回路的布线及电气设备的安装位置来看,供配电系统在架空段存在直接雷击和感应过电压的风险,同时配电系统和终端设备也存在因电势差和地电位反击的风险。

        基于以上实际工况和以下标准,PTG 提供整套的防雷保护方案。



       依据标准:
          1. IEC 62305《雷电防护》系列标准
          2. IEC 61312《雷电电磁脉冲的防护》
          3. IEC 61643-11《接至低压配电系统的电涌保护器》
          4. GB 50057-94 《建筑物防雷设计规范》 


相关产品

  • 变压器及主配电系统

    T1 PTE 320-25W1-30R 和 PTE 320-25W1-31R 用于 230/400 Vac TNC 供电系统, T1 PE 760-25W1-10R 用于 400/690 Vac 供电系统。

    PE ... -25W1-10(R)
    PTE 320-...W1-30R
  • 交直流屏

    T2 PE 385-40M2-31R 用于 230/400 Vac TT 供电系统, PE 760-25M2-30R 用于 690 Vac IT 供电系统。

    PE ...-...M-30(R)
    PE ...-...M2-31(R)
  • 通讯和控制系统

    T3 PE 30-2W3-21R-S25 和 PD LA-24W 用于保护 PLC、传感器、编码器等。

    PE ...-...W3-21(R)-S25
    PD ...A-...WS
  • 总线系统

    PD HA-5W 和 PD HA-5W-2 用于高频总线或视频传输系统

    PD ...A-...WS
    PD ...A-...WS-2
