办公大楼以及工业区厂房的防雷方案介绍
发布日期:2020-08-18浏览次数:1480标签:浪涌保护器的作用
很多公司的办公楼和厂房都没有做防雷，导致在雷雨时节设备经常被击坏，给公司运作带来很大的不便，下面介绍一下剑南春酒厂办公楼、厂房的直击雷防护和机房、控制中心、监控系统的感应雷防护方案。
一、方案设计依据的标准
gb50169-92 《电气装置安装工程接地装置施工及验收规范》
gb9361—88 《计算机机房场地安全要求》
iec61312 《雷电电磁脉冲的防护》
ydj26-89 《通讯局(站)接地设计暂行技术规定(综合部份)》
99d562 《建筑物防雷设计安装图集》
gb50174—93 《电子计算机机房设计规范》
gb50057—94 《建筑物防雷设计规范》
二、环境分析及防雷现状
绵竹市位于成都平原西北部，距成都84公里，面积1245平方公里，海拔504至4406米，有“六山一水三分田”的特点，西北崇山峻岭，东南平畴沃野，内河纵横，水源充沛。年雷暴日为34.2日，为中雷区。
绵竹市剑南春集团位于绵竹市区，有办公、厂房等大楼多栋，同时拥有大量先进电子监控、安防设备。按防雷规范，应该设计综合防雷方案，采取全面综合的防雷措施。一般电子设备的综合防雷措施包括建筑物直击雷防护、设备直击雷防护、电源部分防雷、信号部分防雷、天馈线防雷、室内设备接地及等电位连接、室外地网及等电位连接、电磁屏蔽以及防干扰等多种措施。此处根据建设方的要求先期只对集团公司监控系统设计雷电防护方案。所以，本次设计主要包含感应雷防护、室内设备接地以及等电位连接、室外地网等几个方面。
三、防雷方案
整个集团公司安保系统分为3个区，都是通过前端的摄像机视频信号通过同轴电缆传输至各光纤集中点，再通过光纤线路将信号传输到保卫处控制中心，再进行视频分配。同时，整个视频系统通过局域网络实现远程监控。控制中心机房设在2区。由于整个系统分布广阔、线路较长、很容易遭受感应雷袭击损坏设备，所以，传输线路两端的设备，包括摄像头部分、分机房光端机部分、局域网远程访问等部分是雷电防护的重点部分，每部分功能设备都必须采取电源防雷、信号防雷、接地等措施，以策安全。
1、设备直击雷防护：监控系统多数位于室内，不考虑直击雷防护；部分摄像头位于室外，设备安装方在架设时都已安装避雷针，此处不作设计。
2、机房电源防雷：整个集团公司的供电都由总配电室分配到各个功能单元配电柜，再由配电柜分配到各机房使用。由于电源系统是防雷的重点，此处必须采用三级电源保护。其中，总配电室宜安装1台通流量大的电源防雷器对进入室内的电源进行第一级防雷安全保护，实际已经安装。在各功能单元分配电柜各安装一套通流量为60ka的电源防雷器，作为电源系统的第二级防护；在机房配电箱或插座取电处各安装一台通流量为20ka的电源防雷器，作为电源系统的第三级防护；以上构成三级防护，可靠保护设备的用电安全。
3、监控设备防感应雷及雷电波入侵：
3.1红外系统的防雷
3.2分机房防雷及光纤防雷

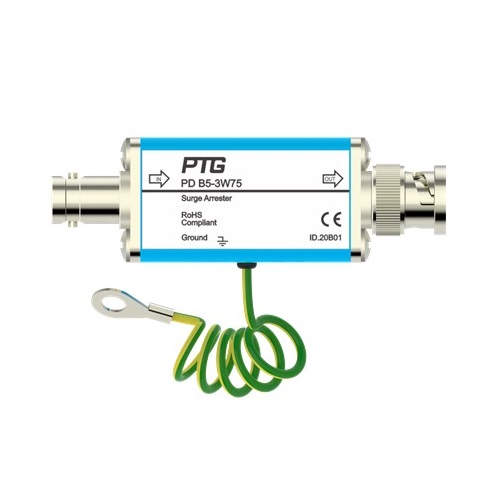

3.3摄像头的防雷
3.4控制中心及安防部分局域网防雷
4、室外地网：目前中心机房室外地网经测试，电阻值小于4ω。对于其余机房和室外无接地摄像头，则全部重新做接地。接地电阻小于4ω。
5、室内设备接地及等电位连接：公司很多机房都使用了电子仪器，设备自身必须进行良好的接地，同时保护设备的防雷器也必须可靠接地。为此，系统很多需要接地的分机房需要进行室内接地改造，进行接地和等电位连接。对于有接地且满足接地要求≤4ω的机房，只将设备与地网连接即可，对于未做接地或接地不满足要求的地方且需要重新做接地系统。
总结：防雷必须每个方面都考虑到，综合规划。机房电源、信号线路、控制中心、监控系统等都必须要按照严格的规范来做好等电位连接、安装防雷器、接地等。
